电子灌封胶开裂原因,环氧树脂灌封胶为什么会开裂,有什么解决方案

华创新材 环氧问题 2020-07-21 12:41:01 1112 0

 环氧树脂灌封胶具有许多优点,如优良的力学性能、电绝缘 性、耐热性、耐腐蚀性以及与各种材料良好的粘接性能等,因而被广泛地应用在干式变压器、互感器、电抗器等电器设备的整体 灌注密封上。然而,随着电器领域的发展,电器使用环境越来越苛刻,环氧树脂灌封料逐渐暴露出其缺陷,即固化物易开裂, 特别是在低温环境下更易开裂。环氧树脂灌封料的低温开裂问题,严重影响了电器产品的质量和在使用中的安全稳定性,一直是环氧树脂灌封工作中迫切需要解决的问题。因此提高环氧树脂灌封胶抗开裂性能的研究十分重要。

环氧灌封胶开裂原因分析:

环氧树脂灌封料产生低温开裂的原因是多方面的,如配方设计、产品结构设计和灌封工艺等。同时,低温开裂现象的产生往往是上述多种因素共同作用的结果。

其中环氧树脂灌封料由于配方设计、产品结构设计、灌封工艺等方面的因素,在固化过程中会产生较大的内应力,在内应力作用下,灌封胶料内不同程度的缺陷和细微的裂纹扩展造成开裂。所以,内应力的存在是导致灌封料开裂的根本原因。

1、从组分上看,环氧灌封胶一般是A/B双组份,A组分由经过加工或改性后的环氧树脂与颜填料、助剂组成,环氧树脂本身的耐温极限在120℃,高温使得环氧树脂分子老化断键;B组分一般采用胺类和酸酐类环氧固化剂,属于加成缩合性固化剂,容易产生气泡,酸酐类与胺类相比,固化温度较高,固化时间长,收缩率小,耐温性好,但耐溶剂、耐碱性较差,固化后均形成热固性产品,硬度高,在外界冷热交变环境下容易出现细小裂纹,失去密封性。

2、从结构上看,环氧树脂中的环氧基与固化剂活性基团反应,环氧值高的固化后交联度高,强度大,但较脆,高温下易开裂;环氧值中等的在冷热温度下性能良好;环氧值低的交联度低,强度较差。

3、在配方设计中,颜填料的密度、粒径、形状等对性能影响很大,颜填料的分散状态也对性能有较大影响,各组分间的配比、用量需要经过反复优化,配方设计不当,不能提高灌封胶的综合性能。

4、从工艺上看,由于环氧类灌封胶多属于加成缩合型固化,固化中产生副产物,如甲醇、氨气等气体,工艺操作不当内部及表面会聚集大量气孔,气孔会大大降低环氧灌封胶的强度,在冷热温度下会产生大量裂纹。


环氧灌封胶开裂解决方案:

1、通过对环氧树脂改性,控制环氧树脂的环氧值,选择合适的固化剂,来控制反应的速度、交联度、脂和填料密度、各组分间的配比和用量,提高灌封胶的耐温性、耐辐照、附着力、气密性,降低灌封胶的密度。

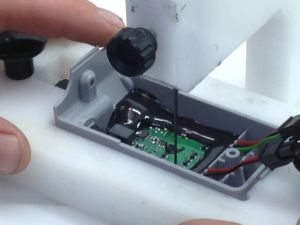

2、在工艺上也要不断摸索,为了避免产生气孔,浇筑时要沿着器壁缓慢浇筑,有条件的可以先抽真空排起泡再浇筑成型;浇筑时可以先灌封大部分,待固化后再灌封剩余小部分,可以避免缩孔;可以使用不同种类的灌封胶搭配,比如与组件或线圈接触的采用环氧灌封胶,其余部位使用有机硅灌封胶,控制两个种类的用量关系。

合理设计环氧树脂灌封产品的结构,能有效降低灌封料中的内应力。因此,在环氧树脂灌封中嵌件和灌封模具的设计应遵循下列原则:

3、灌封模具的尺寸形状要有利于灌封料 自由收缩,有利于分散应力。嵌件和灌封模具应避免出现尖角、锐棱或角度急剧变化的部位,尽量采用圆形。因为圆形四周 所产生应力均匀一致,而在棱角处最容易因应力集中造成环氧树脂开裂。嵌件个数应尽量少,避免应力集中的个数。必要时应采用柔性过渡的方法,即设计弹性缓冲层,以缓解内应 力对灌封体的冲击。

这样,可大大减少环氧树脂灌封件中的内应力,从而提高其 抗低温开裂性能。

东莞华创/华创材料-始于1999年,专业的胶粘剂研发生产企业!专注于环氧树脂胶,电子灌封胶,结构胶,环氧AB胶,单组份环氧胶,UV胶,无影胶,光固化胶水,弹性环氧胶,柔性环氧,邦定胶,密封胶,水晶胶,导电胶,导磁胶,导热胶,耐高温胶,磁芯胶,变压器胶,电感胶水,快干胶,电子胶等之研发生产

Epoxy resin potting adhesive has many advantages, such as excellent mechanical properties, electrical insulation, heat resistance, corrosion resistance and good bonding performance with various materials, so it is widely used in the whole pouring sealing of dry-type transformer, transformer, reactor and other electrical equipment. However, with the development of electrical appliances, the environment of electrical appliances is becoming more and more harsh. Epoxy resin potting materials gradually expose their defects, that is, the cured materials are easy to crack, especially in low temperature environment. The low temperature cracking of epoxy resin potting material has seriously affected the quality of electrical products and the safety and stability in use. It has been an urgent problem to be solved in the epoxy resin potting work. Therefore, it is very important to improve the cracking resistance of epoxy resin potting adhesive.
