Miniled封装行业深度分析

1、两种应用方案

是LCD的创新升级，用于对标OLED。背光具备成本低、规格灵活以及寿命长的优势。Mini LED 应用主要分为Mini LED 芯片+LCD 的背光方案与Mini RGB 显示屏的自发光方案。当前Mini LED 背光方案已经进入爆发期。Mini RGB 直显注重商用显示器等市场需求，在商业显示、电子产品装饰灯、车尾灯或气氛灯等领域具有优势。

这两个方案在产业规律和技术原理上有相同之处，可共享部分设备，所以多数企业都选择两个方向同时发力。

据,CINNO资料

1.1Mini LED背光通过更小的背光LED 尺寸、点间距实现区域控光能力。背光源主要由光源、导光板、光学膜、塑胶框等组成，依光源分布位置不同则分为侧光式和直下式。Mini LED 背光方案通过上千颗灯珠实现分区调光，是LCD 背光方式的重要创新方向。其背光模组成本包括LED、SMT 打件、驱动IC、背板等，大多采用PCB 背板及被动式驱动搭配。

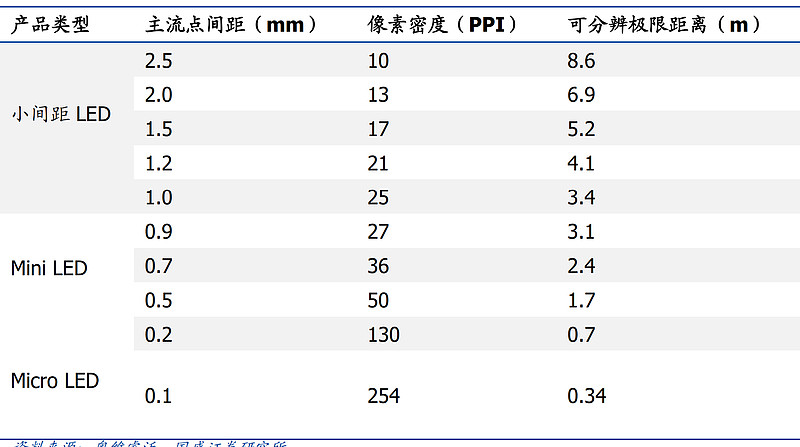

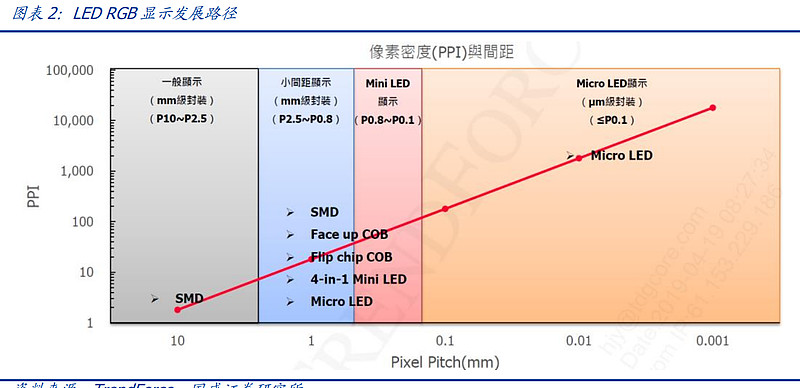

1.2Mini LED直显产品最早于2018年开始小规模量产，作为小间距显示屏的升级替代产品，可以提升可靠性和像素密度。

Micro LED将实现更优秀的显示效果。相比于小间距LED，Mini LED 制程微缩化，去封装化与Micro LED 技术路径有相似之处，有利于相关生产、封测技术的发展，加速

Micro LED 落地进程。但目前存在着巨量转移、驱动IC、外延晶圆、检修维护等方面的技术挑战，并且成本高昂，尚处于技术积累阶段。

2、2021年是Micro LED发展元年，市场正在快速起量阶段

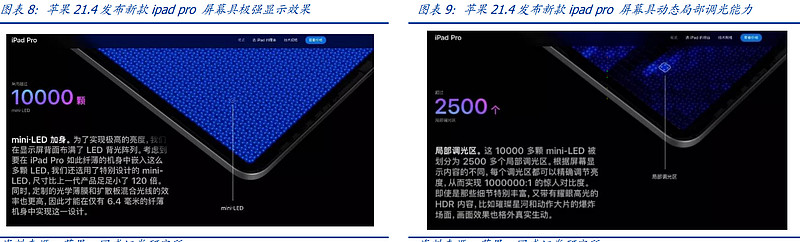

市场引爆点1：苹果发布全球首款搭载Mini LED 背光的平板产品iPad Pro。苹果首款Mini LED背光落地。苹果新款12.9寸iPad Pro 搭载的10000多颗Mini LED 被划分为2500多个局部调光区，可根据不同屏幕显示内容用算法精确调节每个调光区亮度，实现:1对比度，能够充分展示丰富细节和HDR 内容。

市场引爆点2：三星发布 量子电视采用量子Mini LED 技术，摒弃透镜散光与封装形式，其大小仅传统LED1／40。同时，超薄微型涂层的采用，叠加三星自研AI 量子程式演算科技，可精细控制紧密排列的LED 晶粒，呈现精细影像，避免光晕产生。三星QLED 技术刷新电视体验新高度。

3、封装行业趋势

3.封装：全倒装+COB的新封装趋势

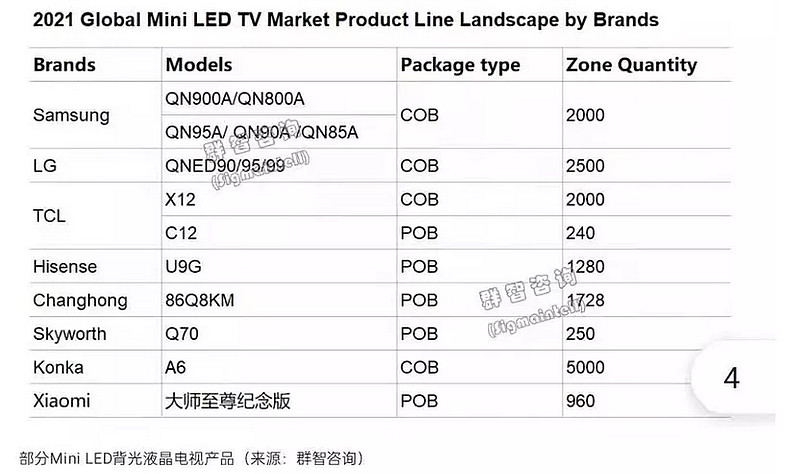

背光电视技术方案主要包括COB、POB 两种。COB 即Chip on Board，将LED 芯片直接封装到模组基板上，在对每个单元进行整体模封；POB 即 on Board，行业内俗称的满天星方案，首先将LED 芯片封装成单颗的SMD LED 灯珠，再把灯珠打在基板上。

LED封装技术正在经历从传统的支架型封装（如SMD技术）向新型无支架型集成封装（如COB技术）的过渡。传统的LED封装技术主要为SMD表面贴装器件。随着LED向Mini/Micro方向发展，SMD技术应用开始受限。其技术防护等级低、寿命短等缺陷开始暴露出来，尤其是在制造像素间距P1.2以下的显示产品时，SMD封装技术开始出现诸多无法克服的技术瓶颈。

COB封装技术是一种无支架型集成封装技术，这种技术通过将LED芯片直接贴装于PCB板上，在PCB板的一面做无支架引脚的COB高集成度像素面板级封装，在PCB板的另一面布置驱动IC器件，而不需要任何支架和焊脚。具有低功率、散热效果好、高饱和度、高分辨率、屏幕尺寸无限制等优点。难题主要在光学一致性和PCB 板墨色一致性。

目前在1.2mm以上像素间距范围还可以使用正装芯片，在1.2-0.7mm像素间距范围内，有红光正装、蓝绿光倒装的解决方案，在0.7-0.3mm像素范围内，RGB都要使用倒装芯片。

背光应用中，POB方案技术和工艺已经相对成熟，生产良率也提升了不少，是性价比较高的背光方案。从市场上已发布的Mini LED NB//TV等背光产品来看，应用POB方案的产品比比皆是，并且部分产品已经量产和开售，是公认的最具规模化量产能力的方案，代表厂商是国星光电。

3.2玻璃基板将逐步取代PCB 背板，成为Mini LED 背板新方案。

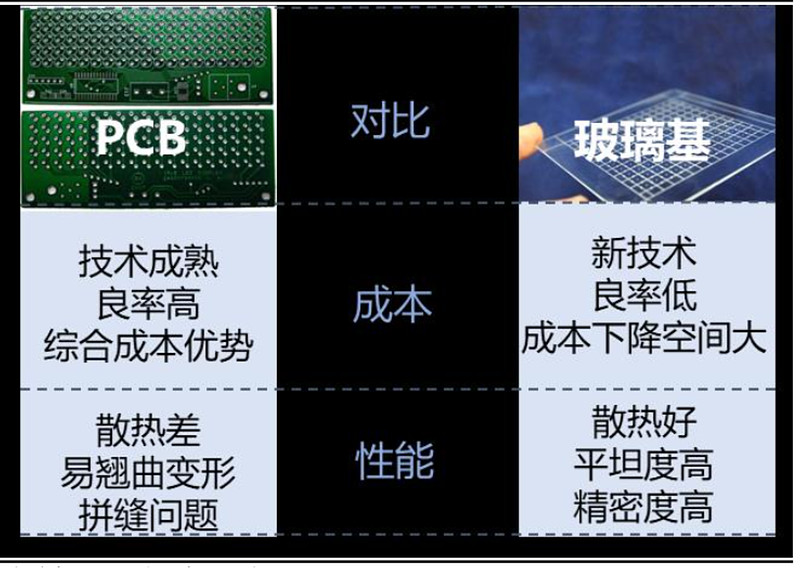

按基板不同，分为PCB 基板和玻璃基板、FPC三种方案。根据研究，从传统背光光源所发射出来的光，经过反射膜、扩散膜等等的光学薄膜之后，只会有约60%的光通过背光模块进入到偏光膜，最后经过LC、 出来只剩下4%的光，因此背光方案结构的设计尤为重要。Mini LED 背板三种主流方案PCB、玻璃基板、FPC 的优缺点各不相同，背光方案技术设计也会因此改变，基板的选材直接决定了 背光方案的效果。

PCB 背板尺寸受限，主要通过拼接的方式实现背光技术。PCB 板制作过程中，需要经过许多次回火，内部材料释放内应力时会产生板弯、板翘等状况，此现象随着PCB 板尺寸越大而越发严重，从而导致光学显示差异。因此单体PCB 尺寸一般不超过24寸，大尺寸的背光往往需要多块PCB 板拼接。

玻璃背板将逐步取代PCB 背板，成为Mini LED 背板的新方案。随着Mini LED 制程的逐渐缩小，转移的过程将变得更加困难。相比而言，玻璃背板拥有更好的平坦度，无需拼接，且具备更好的制程精度、高导热率和出色的散热性能，有趋势成为Mini LED 背光的新方案。2020年TCL华星发布的142英寸IGZO玻璃基主动式Mini LED显示屏，采用的是聚飞COG Mini LED器件，没有使用返修工艺，转移良率高达99%以上。

4、背光模组成本分析

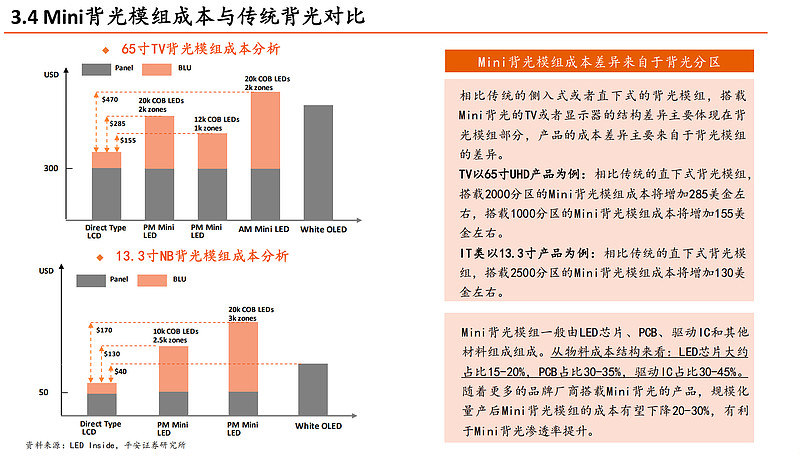

Mini背光模组与传统背光成本差异来自于背光分区。Mini背光模组由LED芯片、PCB、驱动IC和其他物料组成，其中LED芯片大约占比15-20%，PCB占比30-35%，驱动IC占比30-45%。TV以65寸UHD产品为例，相比传统的直下式背光模组，搭载了2000分区的Mini背光模组成本将增加285美元左右，搭载1000分区的Mini背光模组成本将增加155美元左右；再以IT类13.3寸产品为例，相比传统直下式背光模组，搭载2500分区的Mini背光模组成本将增加约130美元。

5、全球市场预测

据预测，2021年全球市场规模为1.5亿美元，未来三年分别为3.74亿美元，9.31亿美元及23.21亿美元，同比增速保持在150%的高水平。

Mini LED在背光、显示等具有广阔应用前景。电视、PC显示器、车载显示、笔记本、平板都是Mini LED 背光有望渗透的潜在领域。车载显示市场将会成为mini LED 背光继电视、手机以后的另一片蓝海。

车载显示不管是采用OLED 显示屏，还是采用传统的TFT LCD显示屏，在制造成本与驾驶安全上，仍然有着很多不足。而Mini LED属于在传统LED背光+TFT

LCD显示屏的改良版本，采用直下式发光，精细的HDR 分区显示，在对比度大幅提升。可以实现低余辉待机外，能耗也大幅降低，还具有比OLED 更好的高温可靠性更高，寿命与TFT LCD 一样长。

Mini LED RGB 显示在商业领域也逐渐替代传统的小间距等超大尺寸显示方案，不断提升显示效果。Mini/Micro LED 显示未来空间非常大，市场空间远高于背光市场，且技术成熟度仍有较大提升空间。

5.背光+LCD

据构Omdia预测，Mini LED背光液晶电视产品未来发展迅猛，到2025年出货量将达2530万台；同时，应用Mini LED背光的IT产品（包括平板电脑、笔记本电脑、显示器）出货量将达1270万台。

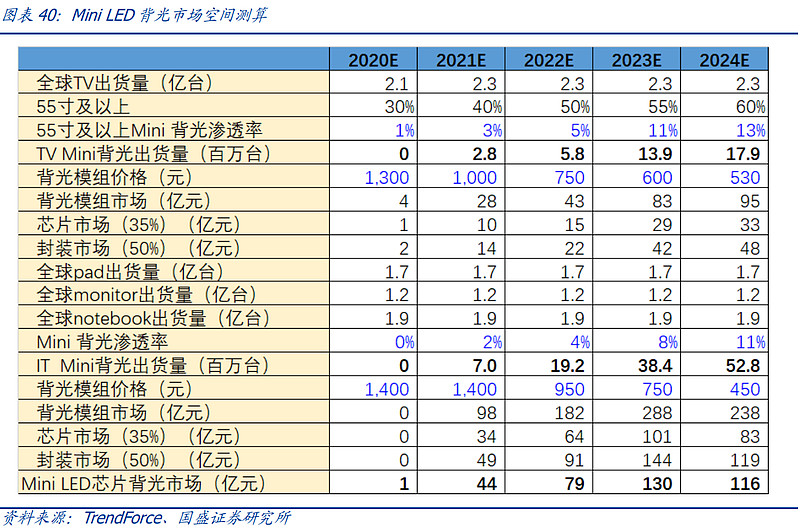

TV Mini 背光出货量假设1：假设全球TV 出货量保持不变，55寸及以上渗透率持续上行，其中部分高端产品搭载Mini LED 背光方案，渗透率中期看10~15%。广东华创电子材料有限公司专注胶粘剂研发生产，始创于1999年，因为专业，相信我们会做得更好！

IT Mini 背光出货量假设：假设全球IT 总出货量保持不变，由于苹果推动（苹果iPad 出货量5000万部、Mac出货量1500~2000万部），渗透率爬升较快。2021年，苹果新款12.9寸iPad Pro 标配， 年销量5~6M， 选配（以M1等Arm CPU 成本降低抵扣），假设前期渗透以苹果为主，单价较高；后期安卓导入，均价下降。

5. RGB直显

Mini RGB 自发光方案更多应用于商显市场，诸如院显示、交通广告、租赁显示、体育显示等场景具有较大应用潜力。LED 显示屏应用场景日益多元化，广泛应用于广告传媒、文化演艺、体育场馆、高端会议室、交通控制、高端车展、安防、夜景经济等领域，其中户外广告、舞台租赁等市场已较为成熟。

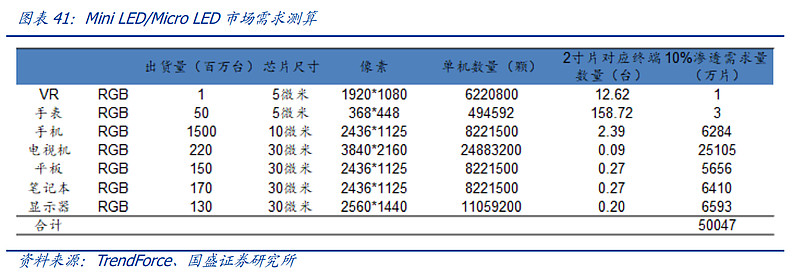

假设10%的显示设备以Mini/Micro RGB 显示形式，意味着每年需求量5亿片，约为当前全球产能的2.5倍。其中电视机是消耗最大的应用，4K 电视对应2500万颗芯片。

5.3UV/蓝光LED+发光介质法是目前实现光源全彩化的重要方式。

传统发光介质采用荧光粉，由于荧光粉转化率较低且颗粒度较大，量子点（纳米晶）技术逐渐体现优越性。量子点具有电致发光与光致放光的效果，受激后可以发射荧光，发光颜色由材料和尺寸决定，因此可通过调控量子点粒径大小来改变其不同发光的波长。量子点的化学成分多样，发光颜色可以覆盖从蓝光到红光的整个可见区；量子点具有高能力的吸光-发光效率、很窄的半高宽、宽吸收频谱等特性，因此拥有很高的色彩纯度与饱和度；且量子点技术结构简单，薄型化，可卷曲。

完
