环氧水晶胶餐桌 茶几 办公桌

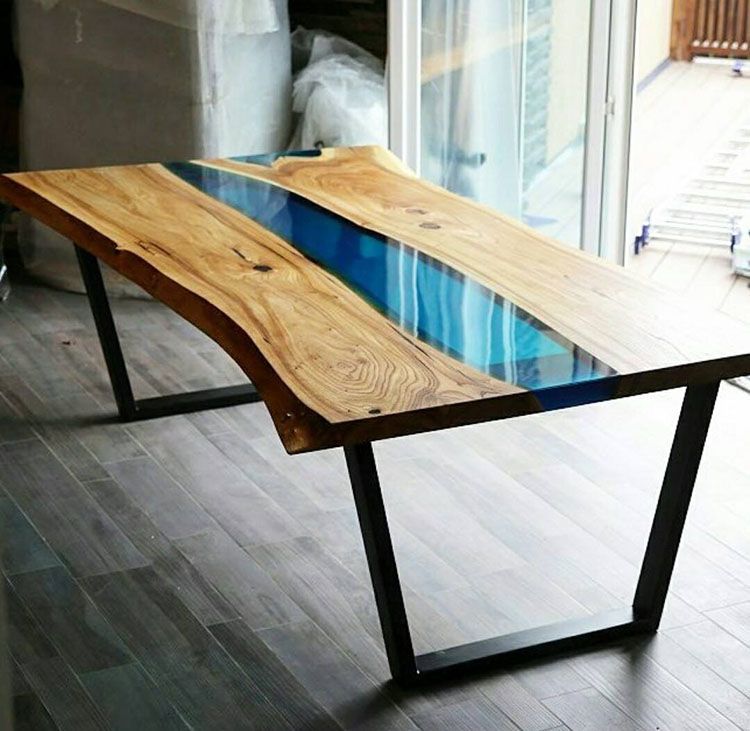

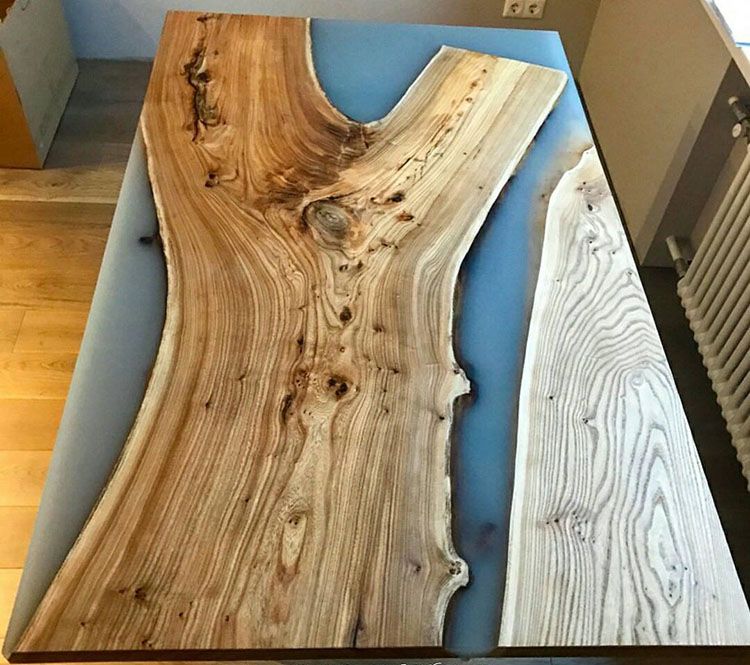

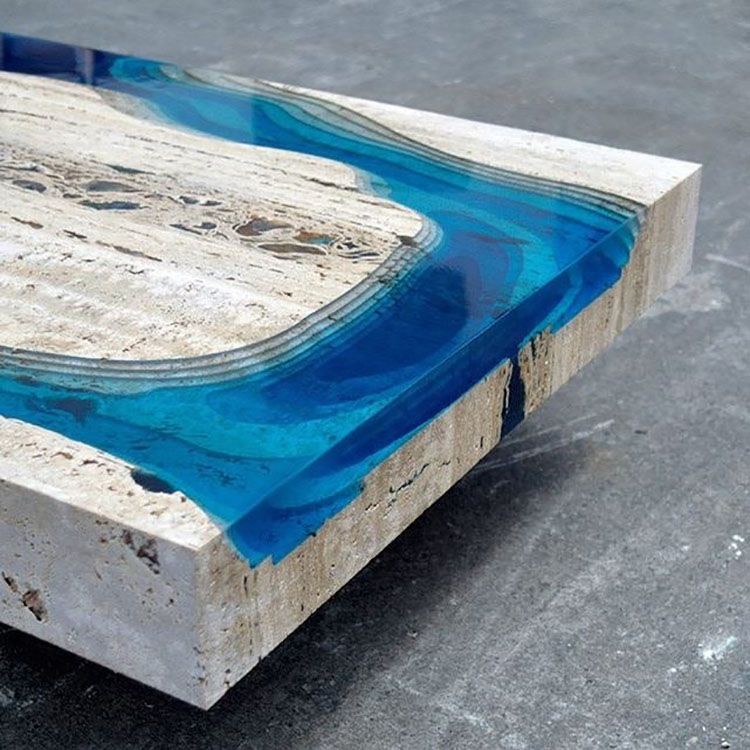

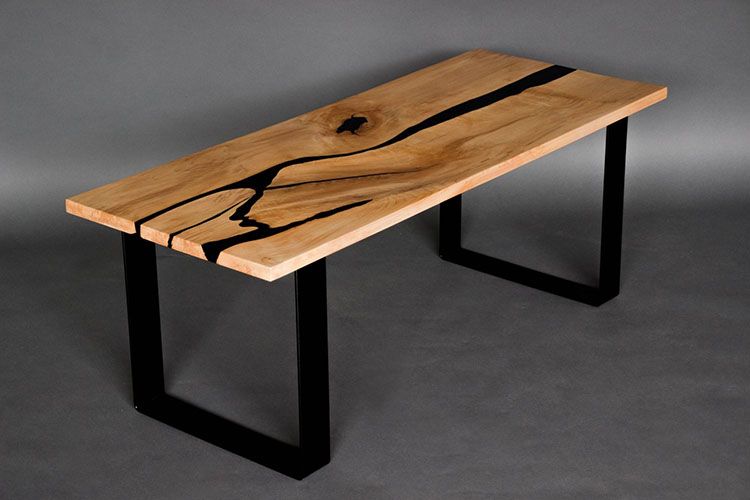

华创材料针对目前国外一款非常流行的水晶胶餐桌，餐桌以残缺不全的木块结合现代高分子材料灌封成型，经过打磨抛光形成了独特的工艺风格。桌面风格有透明和多种颜色可以让您随心DIY。产品特点表面晶莹透亮，同时耐污、耐黄变性能好，粘接性能强不会因磕碰使木板与水晶胶的链接处断裂。如有专业的生产画师调色，可以让产品更加充满艺术感。

二、使用方法

1.先将称量器具、调胶器具、作业物载具、干燥设备等必要的器具和设备以及待滴胶作业物准备到位；

2.将天平秤(或电子秤)、烤箱、作业物载具、工作台面放置或调整水平；

3.用干爽、洁净的广口平底容器(具)秤量好A胶,同时按比例称好B胶(一般为3:1重量比)；

4.用圆玻璃棒（或圆木棒）将AB混合物左、右或顺、逆时针方向搅拌,同时容器(具)应该倾斜45°角并不停转动,持续搅拌1—2分钟左右即可；

5.将搅拌好的AB混合胶水装入带尖嘴的软塑胶瓶内进行滴胶；

6.滴胶面积稍大或滴胶水的数量较多时,为加速消除胶水中的气泡,可采用以液化气为燃料的火枪来催火消泡,消泡时火枪的火焰要调整到完全燃烧状态,且火焰离作业物表面应该保持25cm左右距离,火枪的行走速度也不能太快或太慢,保持适当速度即可；

7.待气泡完全消除掉以后就可将作业物以水平方式移入烤箱加温固化,温度调节应先以40℃左右烤30分钟再升高到60℃--70℃,直到胶水完全固化。

8.如果对滴胶效果要求严格的话，建议尽量让滴过胶水的作业物自然水平待干。

三、储存方法

1.阴凉干燥处贮存，贮存期为12个月（25℃下）。 2.此类产品属于非危险品，可按一般化学品运输。3.胶体的A、B组分均须密封保存，小心在运输过程中泄漏！ 4. 超过保存期限的产品应确认有无异常后方可使用。

四、使用注意事项

1.天平秤(或电子秤)、烤箱、工作台面或作业物载具等器具要务必放置水平,否则会影响称量的准确或会使刚滴上胶水的作业物发生溢胶。

2.用天平称或电子秤称量胶水时一定要除去容器重量,以免称量不准。

3.所用容器具务必干爽、清洁、无尘,否则会影响胶水固化后的表面效果,导致波纹、水纹以及麻点等不良现象发生。

4.胶水务必按重量比称量准确,比例失调会使胶水长时间不干或硬胶变软胶。

5.胶水务必搅拌均匀,否则胶水固化后表面会出现龟壳纹即树脂纹路,或者胶水会固化不完全。

6.操作现场和工作环境须空气流通,并且务必作到无灰尘、杂物,否则会影响胶体透明度或使胶水固化后表面出现斑点.效果。

7.工作环境的空气相对湿度建议控制在68%以内，现场温度以23-25℃为宜。工作环境湿气太重,则胶水表面会被氧化成雾状或气泡难消。温度过低或者过高都会影响胶水固化和使用时间。

8.滴过胶水的作业物要在集中区域待干,待干温度应该掌握在28℃-40℃左右。

9.货期如果紧张,可以采用加温固化的方式,但必须是要在集中待干区域待干90分钟以上才能进行加温,加温温度应该控制65℃以内,具体干燥时间要根据胶水本身来定,我公司平面软胶或硬胶在60℃温度下可以2小时完全固化.(如果不是急于货期,请尽量采用28-35℃的常温固化,时间应该会在20小时左右,这样可以有效限度的保证滴胶质量)。

10.胶桶开盖倒出胶水后需马上盖好,避免与空气长时间接触导致胶水氧化结晶。 五、包装及物流配送20KG/套。(A组分10KG+B组分10KG),包装重量可根据您的需要进行协商。本公司默认配送德邦物流，广东部分地区可根据用量直接专车送货上门，当然也可以按照您对应的地区安排合适的合作物流配送。

类别

其他

材质

合成树脂

工艺效果

仿水晶

摆挂形式

摆饰

产品编号

ZT001

包装

纸盒

加印LOGO

可以

是否提供加工定制

是

致天透明水晶胶是一款常温自然固化和加温固化的环氧树脂系列产品，水晶胶固化后硬度高，耐黄变性能好，自然消泡，透明度高，抗紫外线性能好。常用于各类异型材粘接成型或者表面灌封打磨处理工艺，赋予产品更多新的可能，欢迎来电咨询！

一、水晶胶的性能特点

1、水晶胶外观：无色透明粘稠液体，无机械杂质。

2、致天水晶胶，水晶胶固化速度快。

3、粘接力强，完全满足粘接要求。

4、形成的胶层透光度高,固化后光透过率≥90%。

5、耐湿热老化、耐辐射性能良好，能长期保持良好的粘接效果。

6、安全及毒性特征：无挥发性有成分，无吸入危险，胶液固化后实际无毒，使用方便安全。 7、贮存稳定性好，常温下贮存期为半年。

二、水晶胶使用说明

一、水晶胶的种类及范围

1、环氧型软性水晶胶：它是一种液型，双组份、软性自干型水晶胶，无色、透明、具有弹性，轻度划擦表面即自行恢复原形。适用于涤纶、纸张、塑料等标牌装饰。

2、环氧型硬性水晶胶：它是一种液型，双组份硬性水晶胶，无色、透明，适用于金属标牌同时可制作各种水晶钮扣、水晶瓶盖、水晶木梳、水晶工艺品等高档装饰品。

3、PU聚氨脂型软性水晶胶：它是一种液型，双组分PU聚氨酯树脂表面丰满、耐磨损、耐冲击、耐黄变、耐老化、高透明、高软度，适合用制造高档商标、汽车铭板、贴花、徽章等装饰。

三、工艺条件及使用方法

3.1 软性水晶胶的操作方法：

①准备好所用容器及清洁干燥的标牌。

②将所需用水晶胶的A和B两组份以150:50称量好，把A组加热到40℃左右再加入B组，倒入容器，搅拌均匀，消气泡(抽真空，真空泵)

③消泡后的胶用小烧杯或针筒等均匀滴在标牌上，如标牌边缘水晶胶淌不到(基本都能走到)，可用小针拨动，使胶均匀涂在表面。

④凝胶固化：涂好后的标牌，凝胶时间约为室温25℃3小时;固化时间约为室温36小时。或者将涂好后的标牌放入60℃的恒温烘干箱中，3小时即完全固化。

⑤如客户有特殊要求，凝胶固化时间及固化后胶的软、硬可根据客户要求适当调配。

⑥胶的调配量、客户可自行控制，剩余胶不得超过1小时。

3.2 硬性热固水晶胶的操作方法：

①配置前准备同上。

②将所需用水晶胶的A和B组份以3:1称量好后，搅拌均匀，即可滴在标牌上。

③凝胶固：涂好的标牌放在烘箱中60℃左右加温1.5小时即可;或常温下放置13小时左右自干。

四、贮存及注意事项

1、使用与保存应避免直接日光的照射及接触高温，以防胶冻。一般贮存在25℃阴凉避光处，尤其在夏天，**好低温贮存。

2、水晶胶存放期一般以6个月，超过6个月性能良好仍可使用。

3、使用配置水晶胶遇到剩余胶时，不要倒回原来未配置的包装内，以免起反应作用，引起胶冻现象。

4、使用的针筒、烧杯等容器，可用丙酮。酒精清洗。5、使用注意：配胶时不能加其它稀释剂，以免降低强度。

透明1

广东华创电子材料有限公司专注胶粘剂研发生产，始于1999年，因为专业，相信我们会做得更好！
