技术控｜干挂石材幕墙技术分析之“短槽式干挂"

石材幕墙在我国大范围的使用幕墙形式，石材以其天然的纹理、厚重的底蕴得到业主、建筑师的厚爱，我国是石材幕墙使用和生产大国，每个工程基本都会涉及到石材幕墙。而短槽式干挂技术是近年来一项成熟、安全可靠的饰面石板干挂工艺，它可以充分将设计理念，体现于饰面石板的室内外干挂装饰中。

工法特点

1、石材本身就可以承受水平的荷载，竖向的荷载是由挂件传给龙骨体系，再传给主体结构，可以有效地抵御地震冲击和动力荷载作用。

2、石板短槽干挂技术已经很成熟可靠，可以确保石材幕墙的安全性、稳定性、可靠性。

3、石板开槽极为简便，工人手持电动工具就可操作，也可以用专用的石材开槽机械批量开槽。

4、安装方法极为简便，小误差也方便调整和控制。

工艺原理

1、石材短槽干挂就是在板材侧面切一个短槽，槽宽6-7㎜且略宽于挂件厚度，挂件勾入板材短槽内，槽内注入环氧树脂型专用石材结构胶粘结并填充，挂件与横龙骨连接，这样板材将重量传递给挂件，通过挂件再传递给横龙骨→竖龙骨→预埋件→主体结构。这种安装方法简便灵活，工序简单。

2、饰面石板短槽干挂主要是托式受力，也就是板材本身为四点支撑板，板材承受水平荷载，板材底部受挂件支托，上部由挂件勾拉住，从而保持幕墙的整体稳定和平整效果。

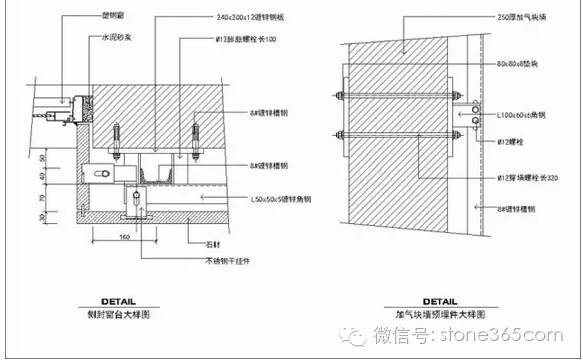

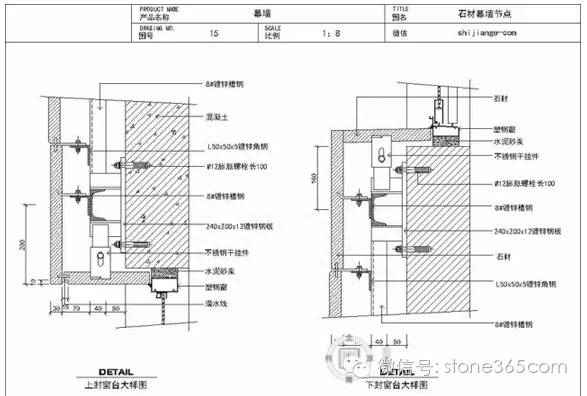

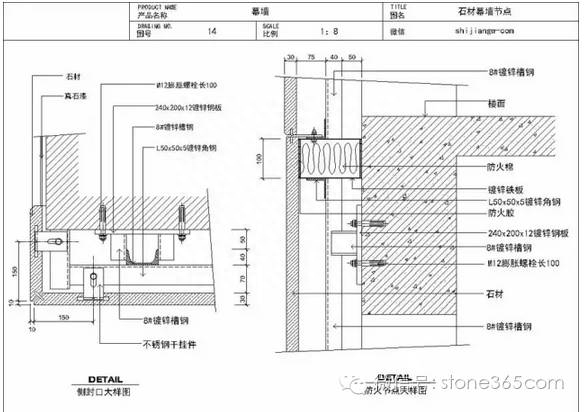

上图中主要材料说明

1、墙面石材选用25mm厚花岗岩石材，表面均刷防护液;

2、钢材：钢骨架竖龙骨采用8#热镀锌槽钢，辅龙骨采用热镀锌角钢；所有钢材均为国标热镀锌处理;

3、预埋件全部采用热镀锌钢材，混凝土梁、柱处采用植筋化学螺栓锚固;

4、石材专用耐候胶：采用国产优质无污染石材专用耐候胶，颜色采用黑色，胶缝宽度8mm;

5、石材与挂件连接处采用石材专用干挂胶;6、其他材料：详看图纸吧。
