水晶胶花朵标本制作

水晶胶花朵标本制作

一、准备材料：

1、电子称一台、模具、宽口平底容器和一根棍子。

2、高透明环氧树脂AB胶、高太水树脂。

二、操作步骤：

1、环氧树脂 AB 胶的配制，取 A 胶适量(40g)，再取 B 胶(10g)，将 AB 胶按质量比 4 : 1 混合，用棒子搅拌均匀至胶水清澈透明。

2、干花的制备

在密闭的容器中，将花埋入高吸水树脂中中，保证花全部被包埋，密闭容器，放置 3 ～ 5 天，花会完全干燥。

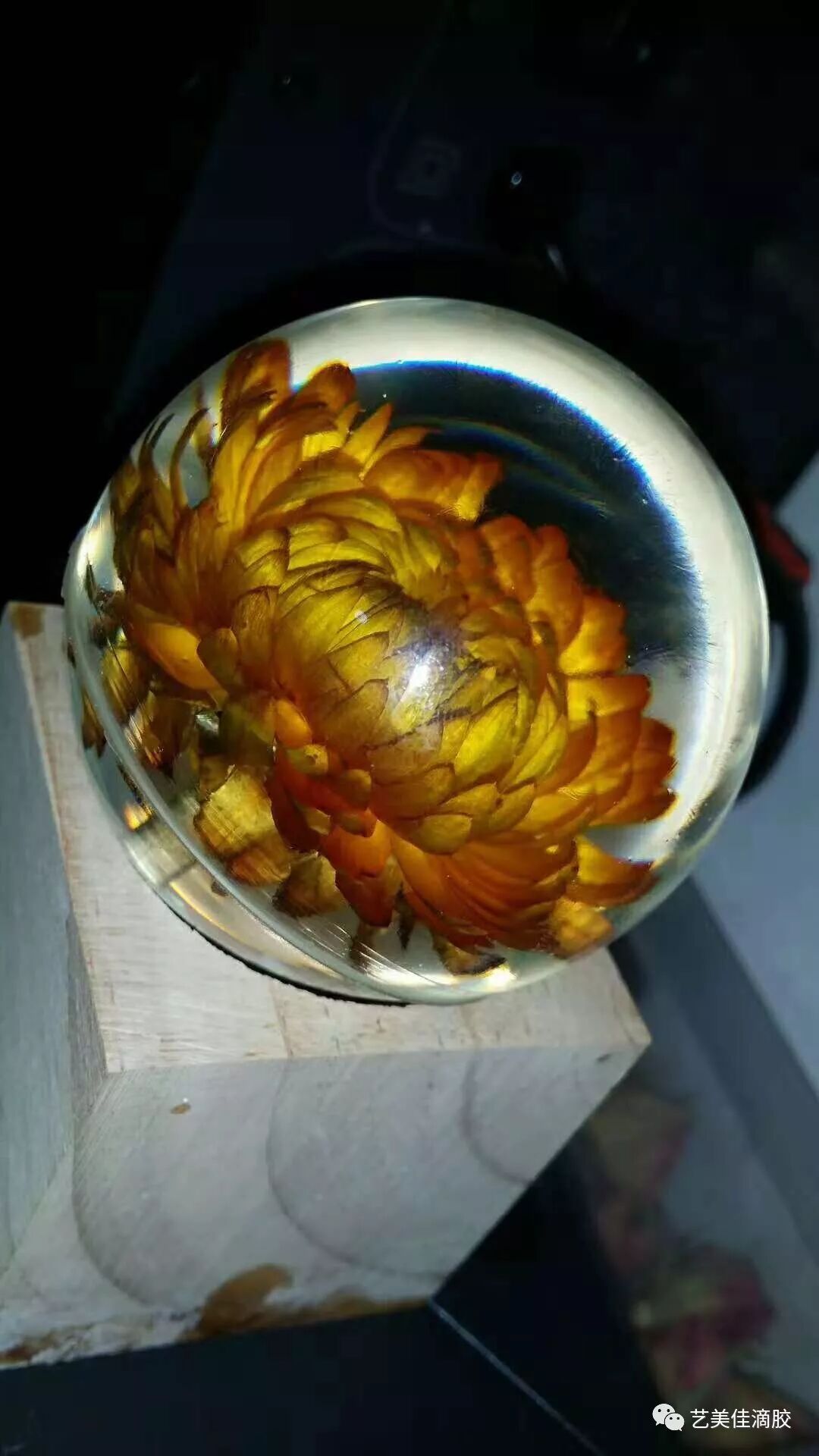

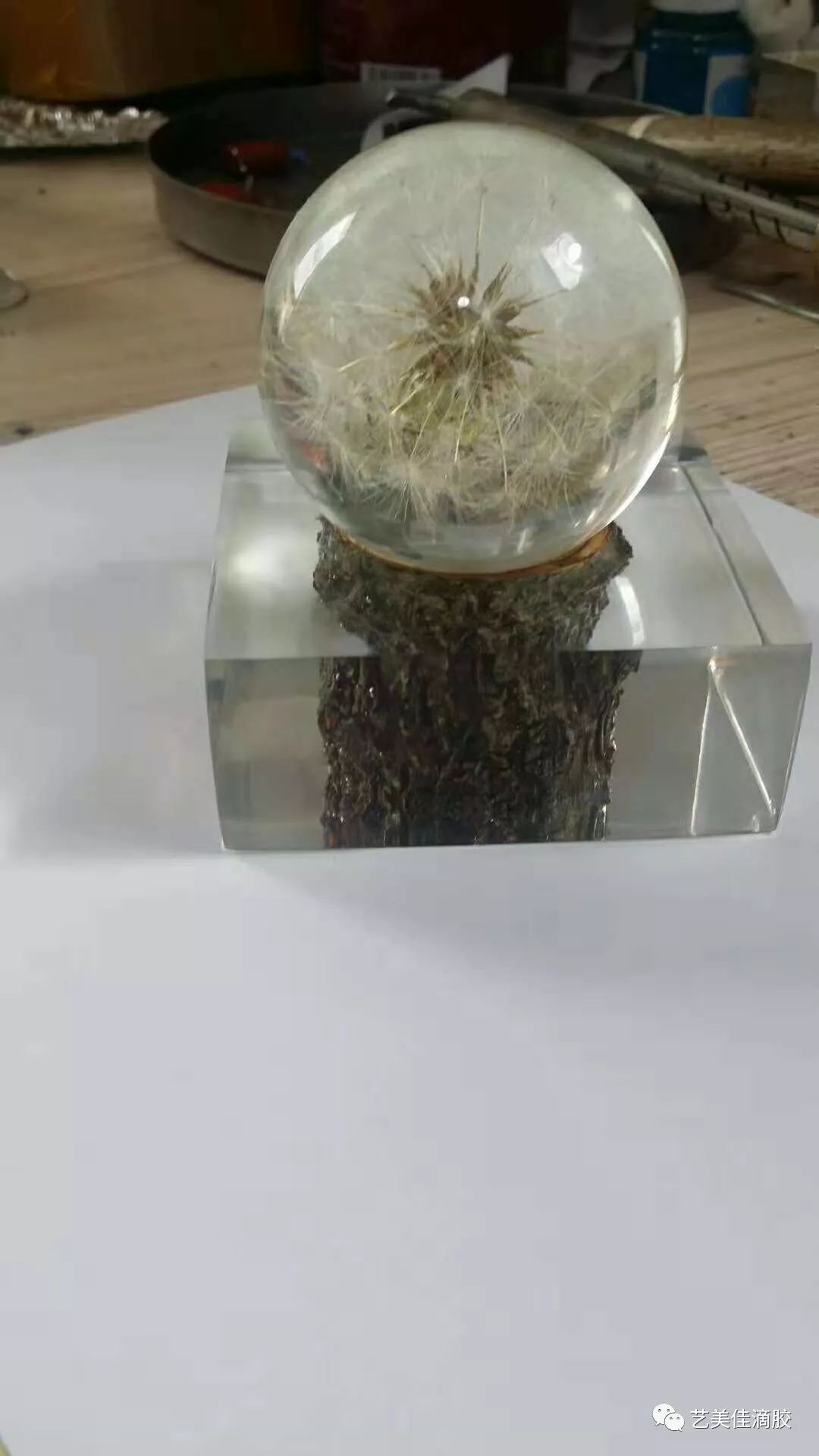

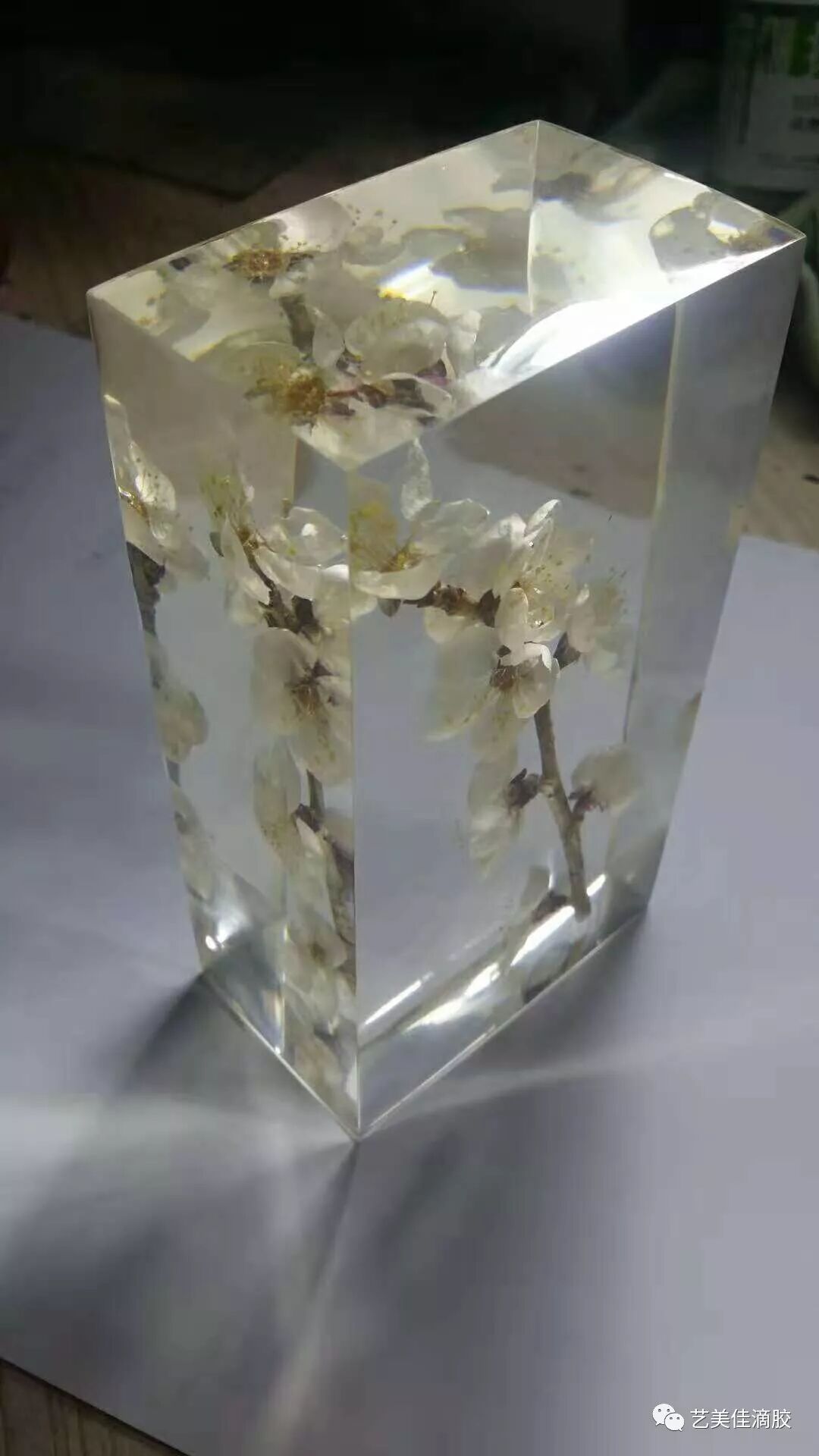

3、标本的制作，干燥好的花放到模具里，然后把混合好的滴胶慢慢灌进模具里，以免产生气泡。最好分两次灌进去，第一次灌一半，，然后把干花放进去，然后用玻璃棒调整一下位置;灌第二次之前需要经常调整花的位置除非你想要位置不正的效果，然后等胶半硬化的时候再灌第二次进去。

注意事项：1、环氧树脂的交联反应是一个放热的过程，一次配制的滴胶量过多。热量会迅速产生，不易迅速散出。

解解方法：可以将过热树脂放入冰水中或冰箱中冷却。一次称取A胶的重量最好不超过100g。

2、环氧树脂AB胶混合时应严格控制二者的重量比为A:B=4:1，A胶过多，则滴胶凝固时间会变长，且硬度不够，B胶过多则硬度过大，质量变脆，易被损坏。

3、环氧树脂AB水晶胶产生气泡。大量的溶剂在物料中挥发而带出大量气泡，粘度大，气泡不容易释放：温度低，使A/B料的粘度大大的加大，气泡释放困难：固化过程太快而来不及释放气泡。

4、干花制作过程中，花朵变形。

解决方法：在包埋的过程中小心固定好花朵形状再包埋。

5、干花的干燥程度不够，把反应装置放在干燥的环境下，且尽量使高吸水树脂完全包埋花朵。
